鋁邊框組件

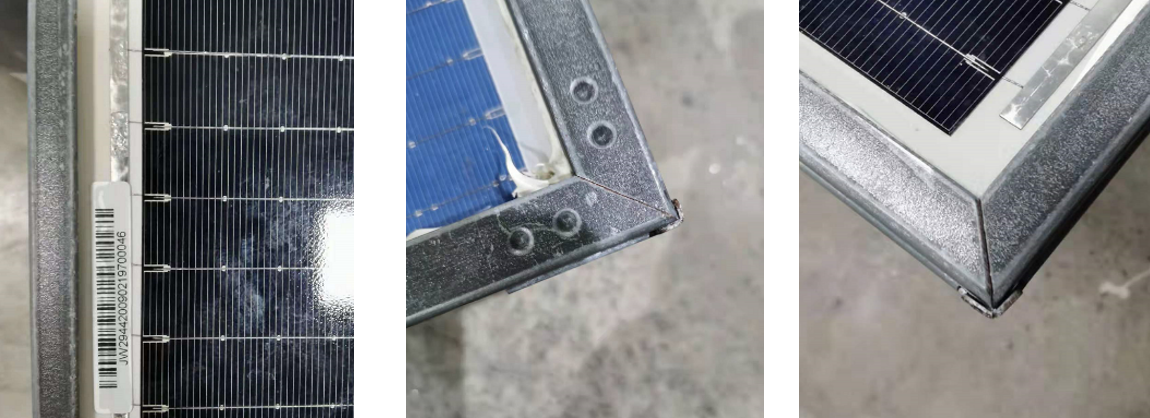

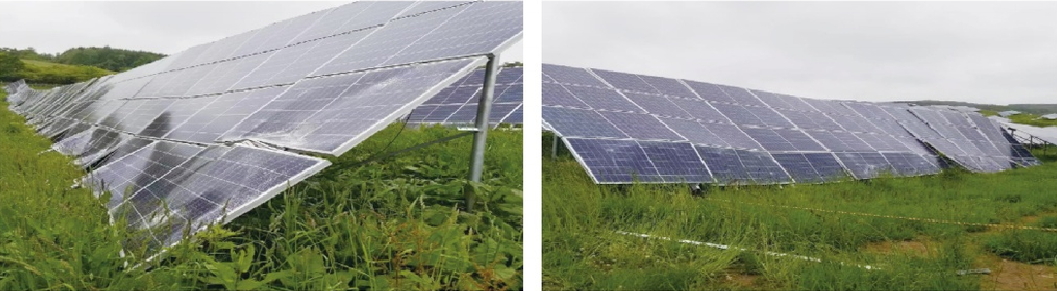

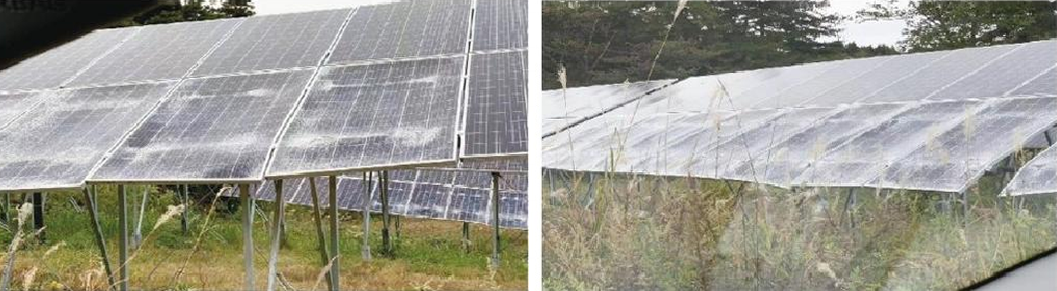

鋁邊框組件在強風暴雪等高荷載工況下經常發生斷裂，給業主帶來重大的經濟損失。凱撒研發的新型高 強鋼邊框能有效避免此問題。

在IEC標準風壓下，鋁框下壓3cm，凱撒鋼框下壓1cm，當風停止后組件回彈使用鋼邊框組件的變形量小，隱裂口少所以組件的衰減率也會比鋁邊框組件少

鋁邊框與鋼邊框的材料對比

序號	截面	材質規格	屈服強度N/mm2	抗拉強度N/mm2	N/mm2
1		Al 6005 T5	≥240	≥260	≥8
2		S550GD	≥550	≥670	≥15
4	增幅對比		+229 %	+258 %	+87 %

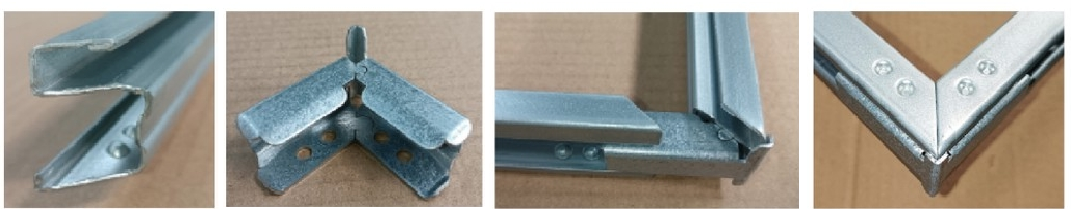

高強鋼邊框的結構

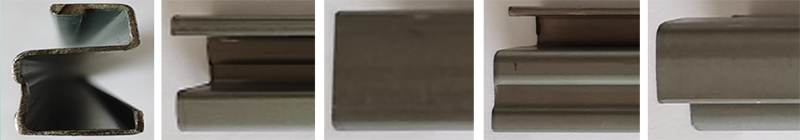

         高強鋼邊框

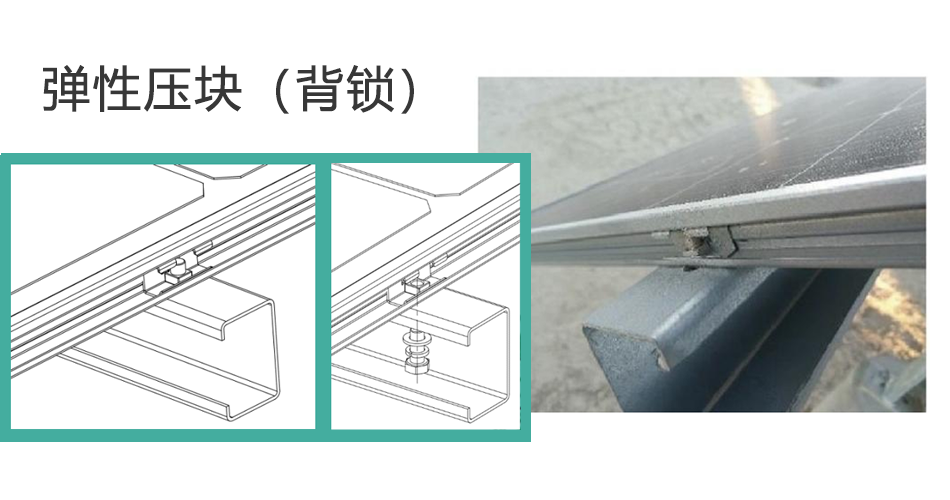

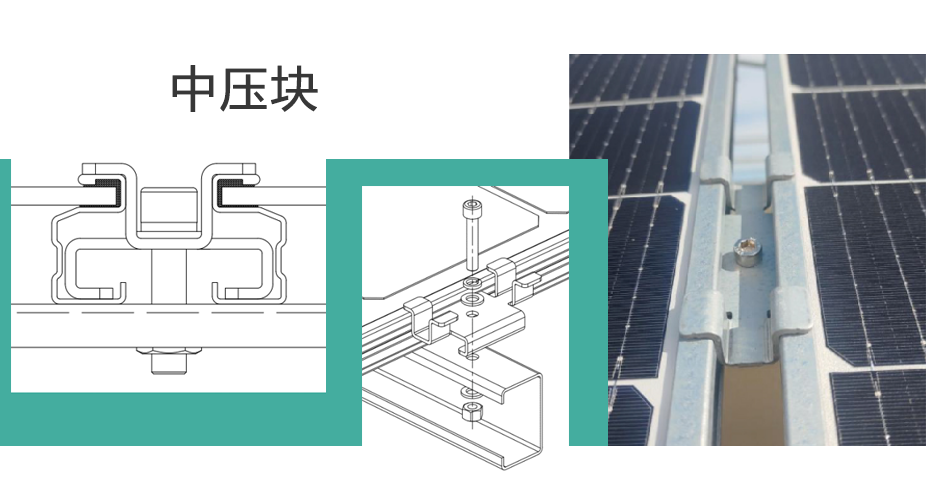

鋼邊框的安裝

優勢：

防 掉 落 ：彈性壓塊利用彈力卡在高強鋼邊框型腔內，安裝過程不容易掉落。

抗 撕 裂 ： 彈性壓塊與高強鋼邊框的接觸面積大，且雙層厚度補強，逆風時能防止組件安裝孔撕裂風險。

易 安 裝 ： 彈性壓塊預裝螺母，只需單手電動工具鎖固，組件安裝速度大幅提升。

免 維 護 ：螺母的防轉設計牢固可靠，不易松動，大大減少后期維護成本

高 承 壓 ：組件在受到正面荷載(強風、暴雪),彈性壓塊(托塔李天王)對鋼邊框型腔關鍵部位起到局部補強作用。

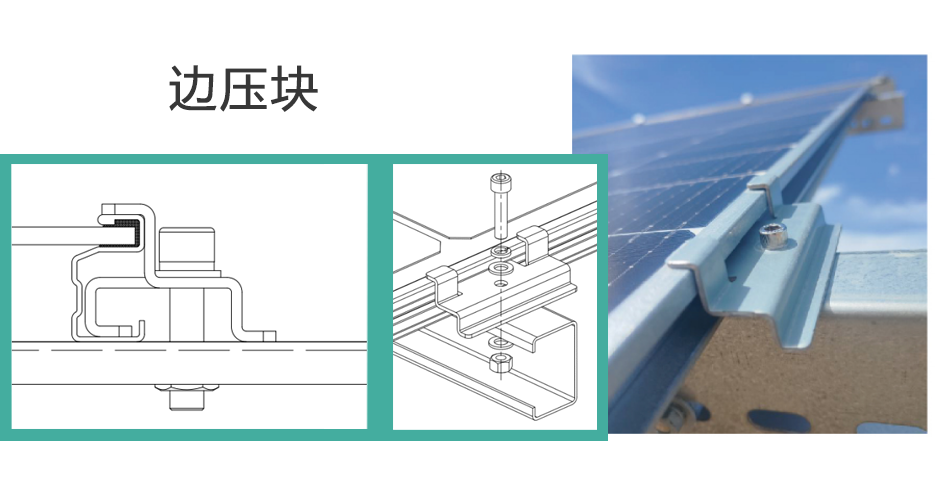

優勢：

1、壓塊與鋼邊框?yàn)橥|(zhì)金屬不容易發生電位腐蝕。

2、上下兩個面同時壓緊鋼邊框，相較于傳統鋁壓塊只壓緊一個面，該安裝方式強度更高，更穩固牢靠。

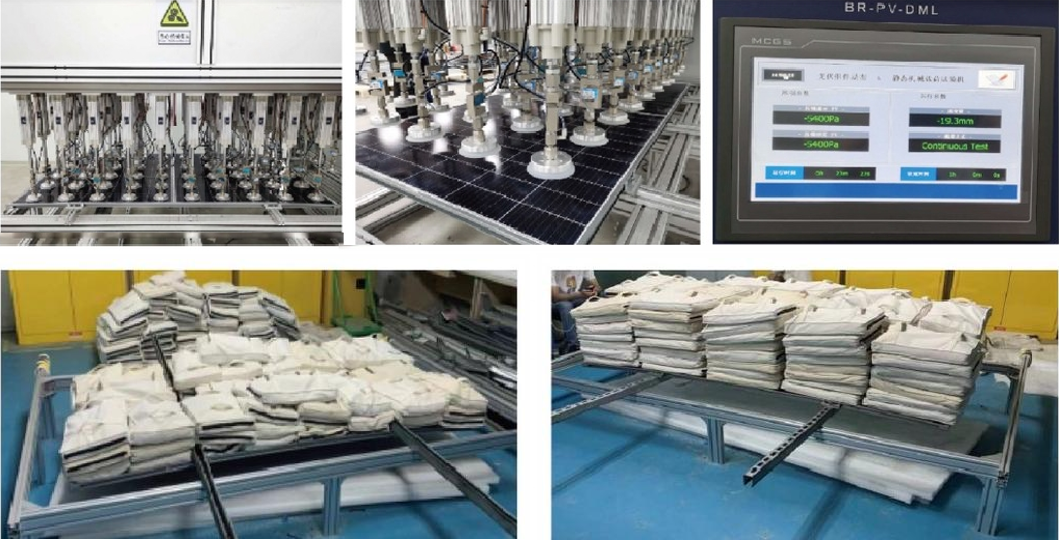

光伏組件廠荷載測試(荷載機/沙包)

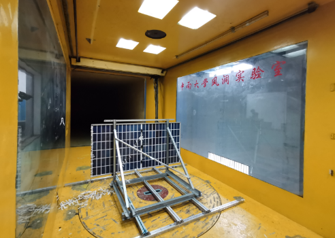

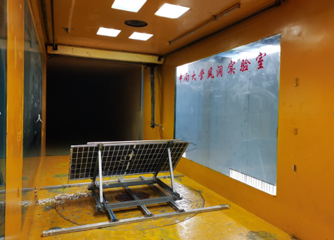

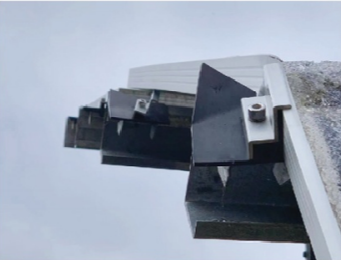

中南大學高鐵風洞實驗室測試(最大風速60m/s, 相當于17級臺風)

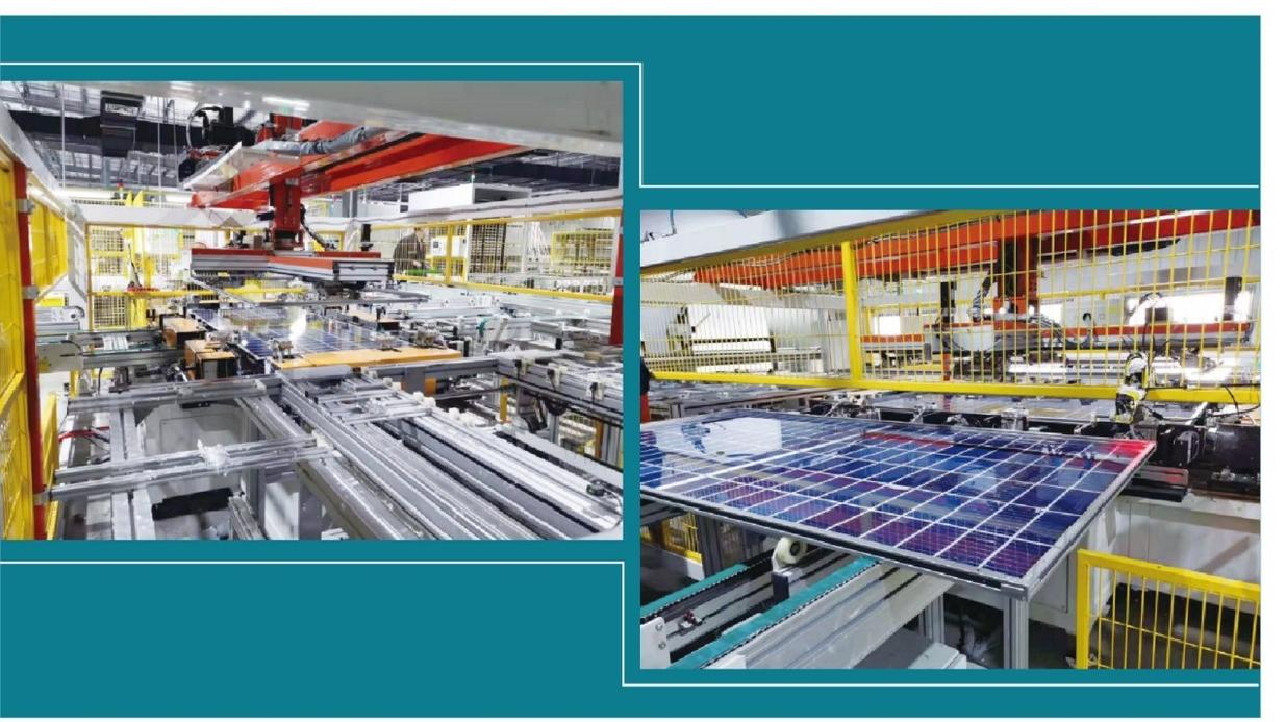

為組件廠帶來的優勢

雙面效率高： 用于雙面發電組件時，鋼邊框?qū)M件背面電池片無遮擋，每塊雙玻組件可提升效率。

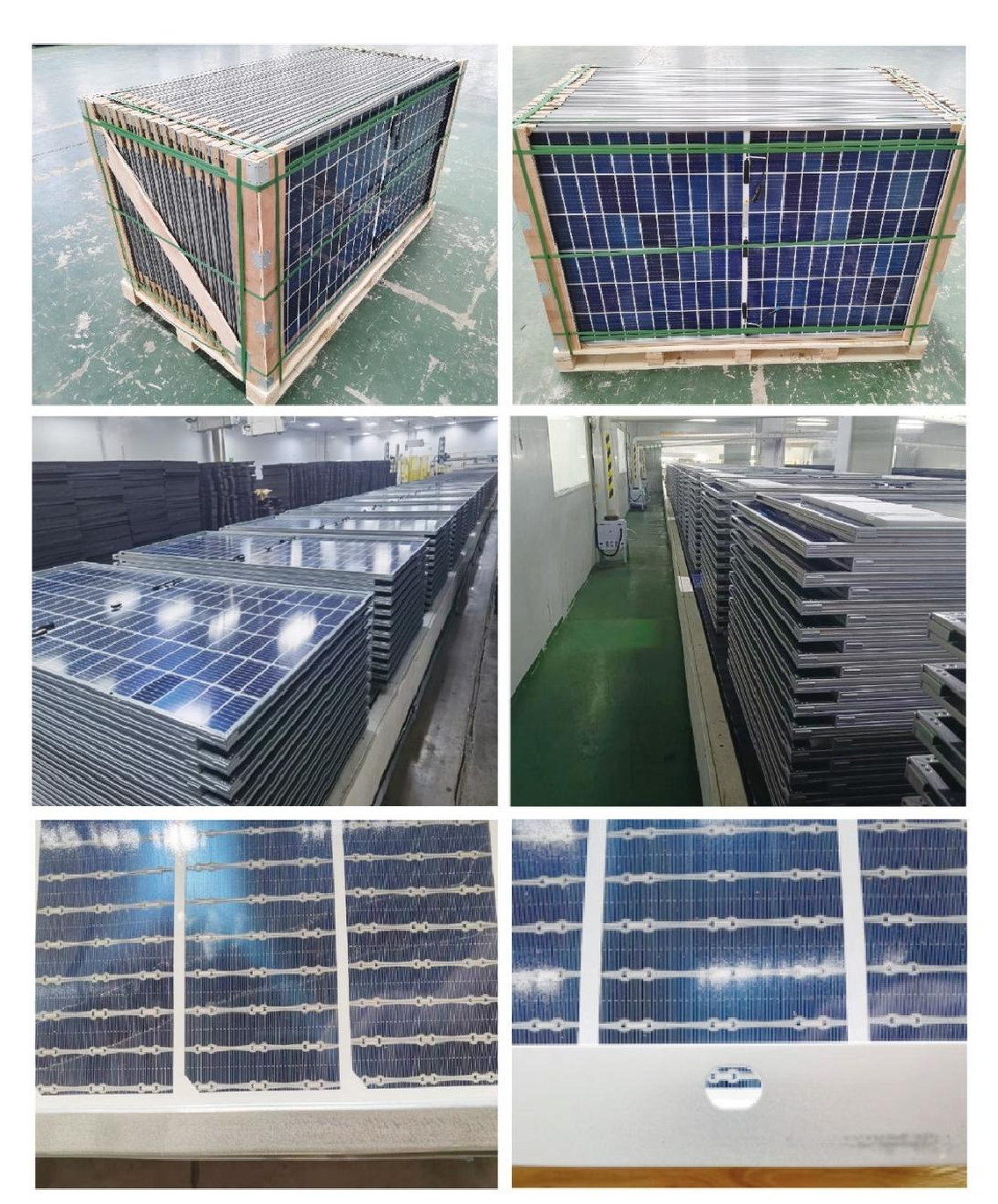

包裝物流低： 鋼邊框比主流鋁邊框矮了5mm, 可降低組件包裝運輸成本

節省打膠量： 玻璃卡槽的獨特設計，鋼邊框組件較鋁邊框組件打膠量減少

安全性更高： 鋁材、鋼材、玻璃的熱膨脹系數分別是23.2、13、8.5,鋼材和玻璃的熱膨脹系數更接近，組件在戶外冷熱交替中更安全

組件衰減少： 在同等條件下的載荷測試后，鋼邊框組件功率衰減比鋁邊框組件少

成本優勢大： 鋼邊框較鋁邊框成本大幅降低

                            凱撒的鋼邊框可實現組件背面完全無遮擋                                    鋁邊框組件背面會有部分電池片被遮擋

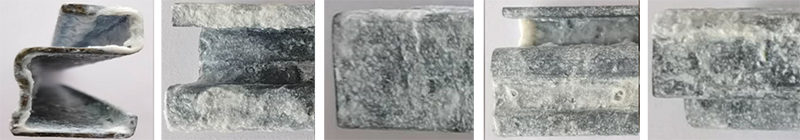

鋼邊框的5%中性鹽霧測試

測試前

2500H

5000H

鋼邊框組件高溫高濕2000H實驗

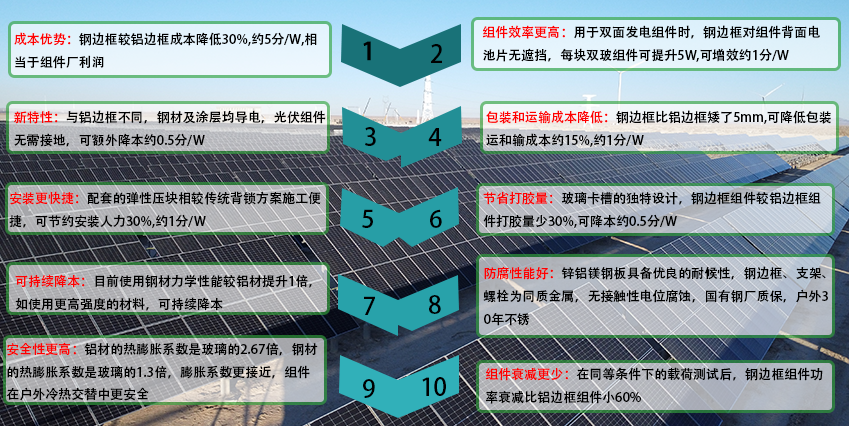

凱撒鋼邊框的十大優勢
